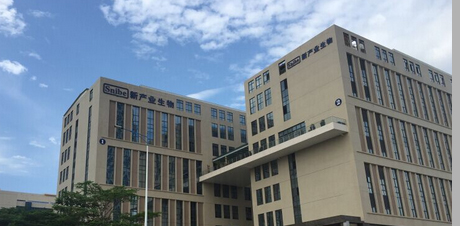

新產業生物醫學工程股份有限公司

 2011年，東莞市特純膜環?？萍加邢薰緸樯钲谛庐a(chǎn)業生物醫學工程有限公司提供一套2m?/h純化水設備系統及車間管路系統，符合2010版藥典標準以及GMP認證要求。

目前新產業一期2m?/h純化水設備、純化水系統已經正常運行。并且在設備上、服務上都取得對方良好認可。

2014年8月下旬，東莞市特純膜環?？萍加邢薰緫{借著GMP水系統強大的綜合實力競標中新產業生物純化水設備項目。

此次新產業生物二期純化水設備系統項目，要求提供純化水設備及管路分配系統，每小時出水量達到15噸，用水點多達131個，要求采用雙級反滲透+EDI工藝，水質符合《中國藥典》2010版、《巴西藥典》第五版、《歐洲藥典》EP8.0、《美國藥典》USP37-NF32、ASTM D1193-2011試劑水規范。

一、概述：

化工是當今化學工業的新型領域，涉及領域廣泛，化工產品包括了大致11個品類：農藥、染料、涂料、顏料、試劑盒高純物，信息用化學品、食品和飼料添加劑、粘合劑、催化劑和各種助劑、化工系統生產的化學藥品（原料藥）和日用化學品、高分子聚合物中（包括功能膜和偏光材料等），隨著經濟發展，行業的開發和涉及領域也會不斷開拓，超純水是化工行業必不可少的生產用水之一。

二、解決方案：

1、工藝流程

      離子交換工藝方式：

      原水->原水增壓泵->預處理系統->精密過濾器->陽樹脂過濾床->陰樹脂過濾床->陰陽樹脂混床->微孔過濾器->用水點

      反滲透工藝方式：

      原水->原水增壓泵->預處理系統->精密過濾器->反滲透系統->純化水箱->純水泵->微孔過濾器->用水點

      EDI+反滲透方式：

      原水->原水增壓泵->預處理系統->精密過濾器->雙級反滲透系統->中間水泵->EDI系統->拋光混床->微孔過濾器->用水點

2、設備特點

      1.采用PLC+觸摸屏自動控制方式，穩定可靠、精致美觀、一鍵式啟動、操作簡單方便。

      2.人性化3D設計，符合人機工程學；觸摸屏、開關、儀器、儀表設立高度位置，符合國人平均身高方便人工操作。

      3.對各組件的動作如：水泵、閥門、水罐液位、設有動態監控畫面（有需要可以升級遠程監控）。

      4.設管理權限，分別為：管理員、工程師、操作員三種級別的管理。

      5.手動、自動模式轉換方便，具備特殊提醒功能，以防止非操作人員誤操作。

      6.對純化水循環管網的回水實時電導率、流量監控，為保證管網的湍流，回水保持ZUI低1m/s以上的流速，以減少純化水管網微生物的滋生。

      7.人性化的報警記錄與提示功能；當遇到濾材更換周期到、滿水、缺水、低壓、超壓在觸摸屏事件記錄欄會記錄，當遇到水質、壓力、流量出現異常會發出報警。

      8.循環管道設定合格水與不合格排放到前一段的功能，確保產品水水質穩定安全。

      9.為了實現各區段無死角，若純化水罐滿水后2小時無波動，會觸發整個系統微循環，防止管道長時間不流動滋生微生物。

      10.設水質糾偏功能，有ZUI低使用水質預警功能，不會出現突發緊急的狀態。

      11.制水系統與供水系統分開控制，如遇更換耗材，可不必停止供水或者制水。

      12.RO產水、沖洗時間可設定，當用水高峰期，可調節產水時間，使用水點穩定用水。
